項目名稱：低溫熱水地面輻射供暖系統 + 生活熱水循環控制系統

項目地址：重慶市江北區冉家壩南橋寺轉盤·保利香雪美麗草地蒙臺梭利國際幼兒園（采暖面積2426㎡）

施工單位：重慶碧水康暖通設備有限公司

系統配置：

燃氣采暖鍋爐（德國威能）+ 地暖管路控制系統（瑞士喬治·費歇爾PE-RTⅡ代全套）

生活熱水循環控制系統：本案采用恒溫儲水罐（德國威能）模式

設計依據：

JGJ142-2004《地面輻射供暖技術規程》

JGJ142-2012《輻射供暖供冷技術規程》

施工流程：

1.根據設計施工圖紙的標示，打好暗埋主水管管路及控制線線槽；

2.根據設計施工圖紙，在水平的地面上鋪設保溫層（無縫連接，整體平整）；

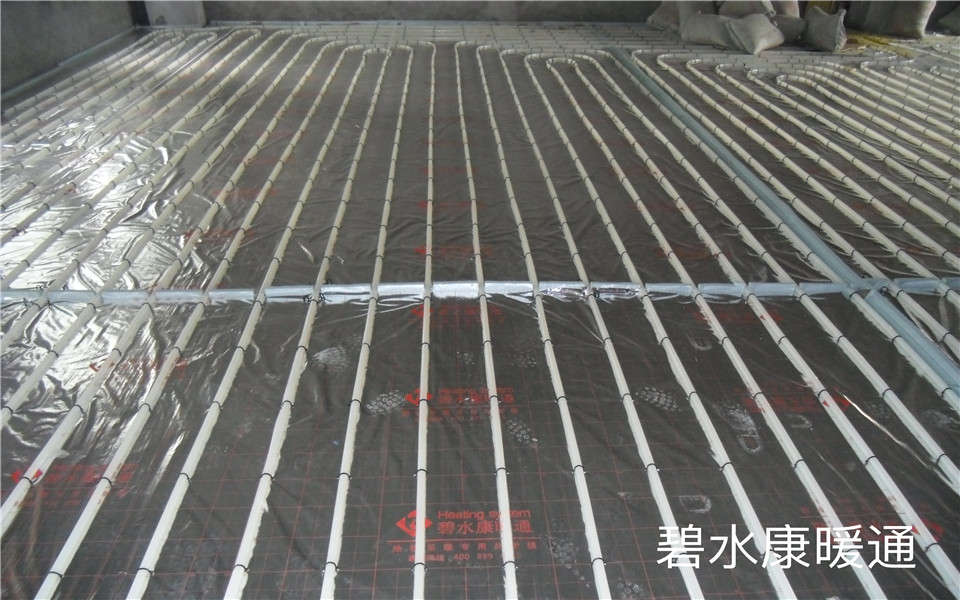

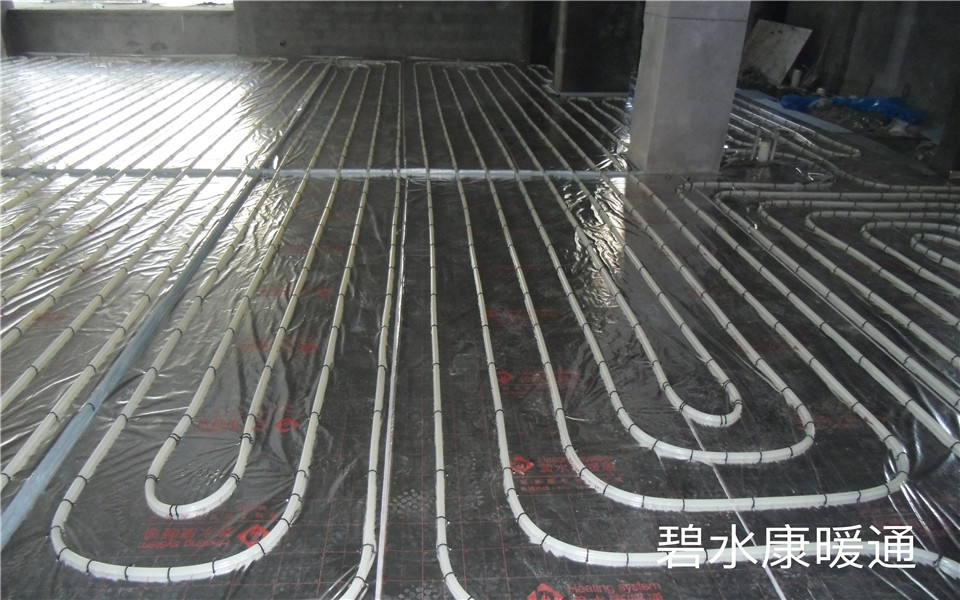

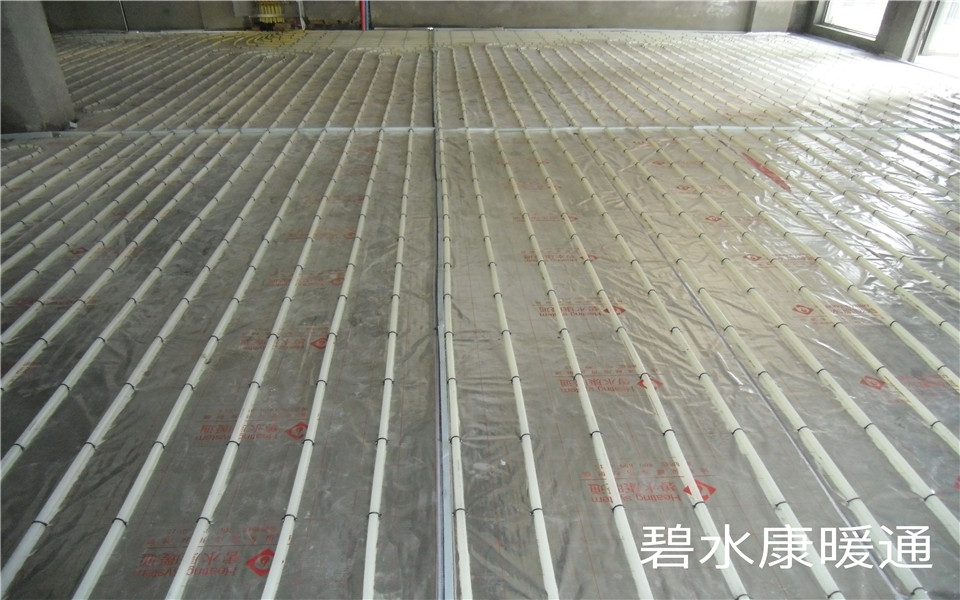

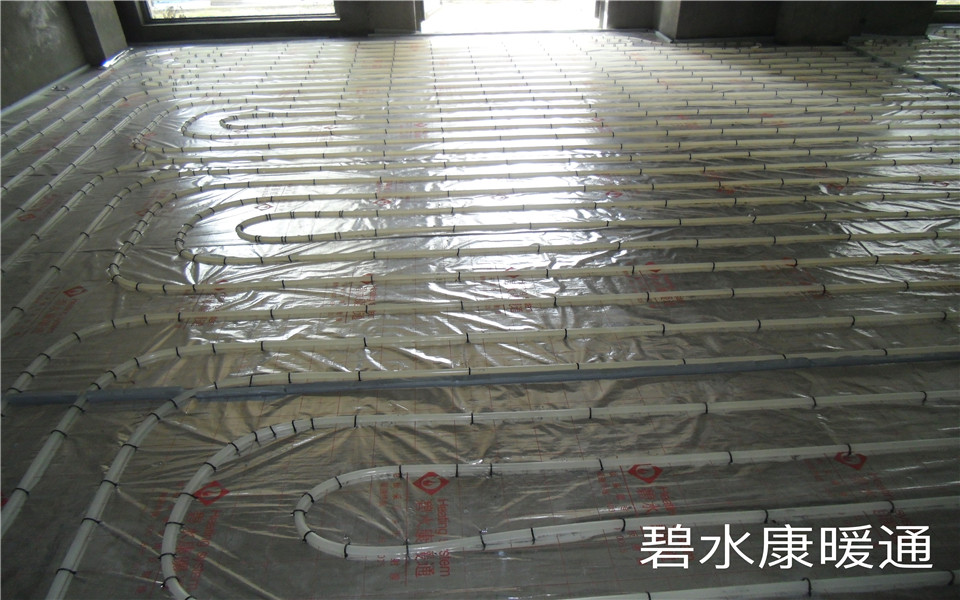

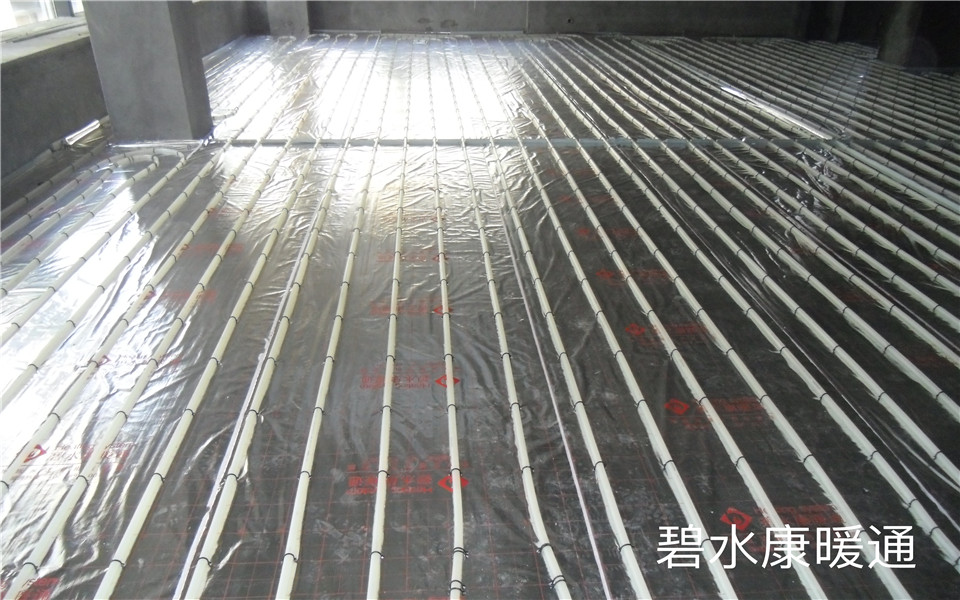

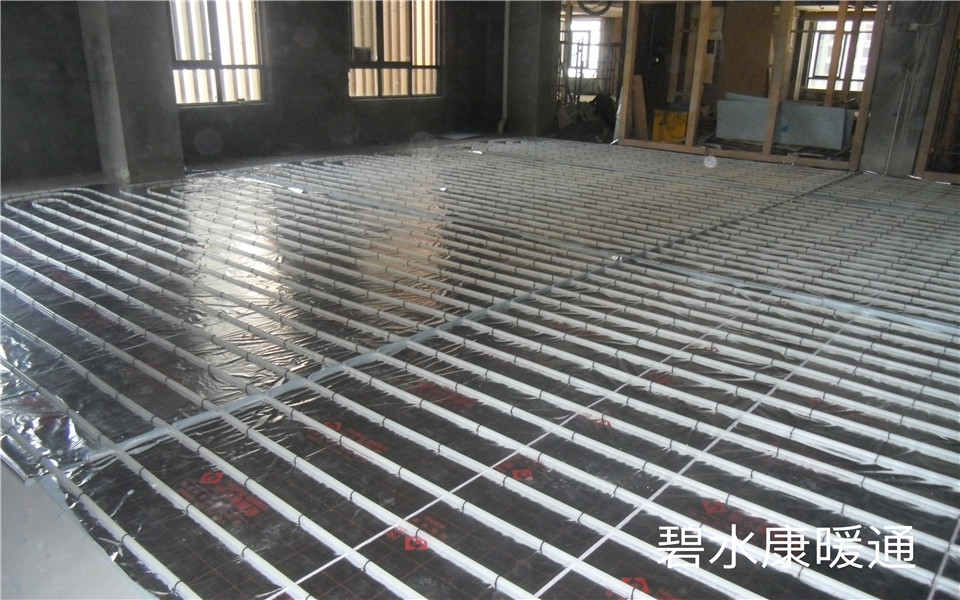

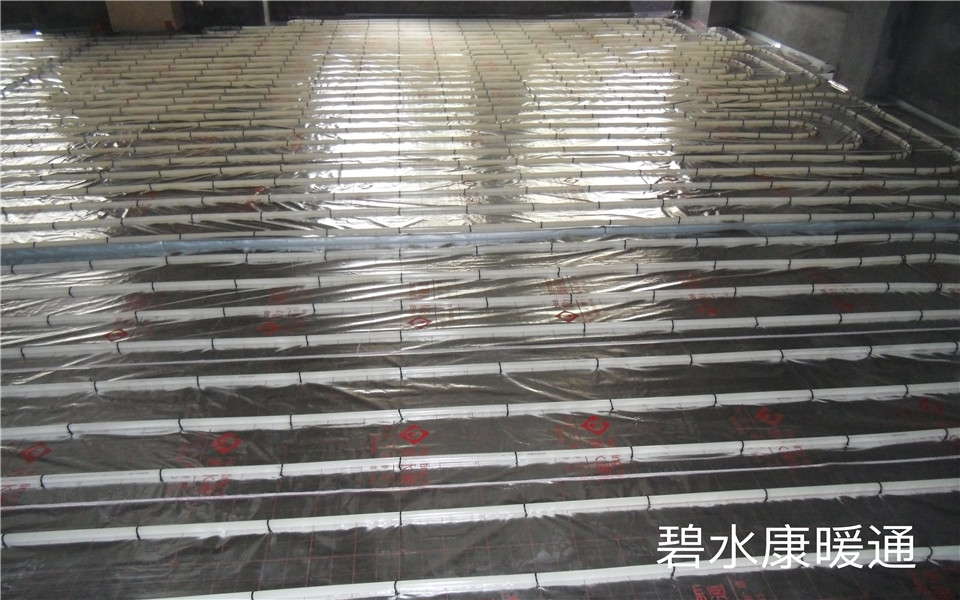

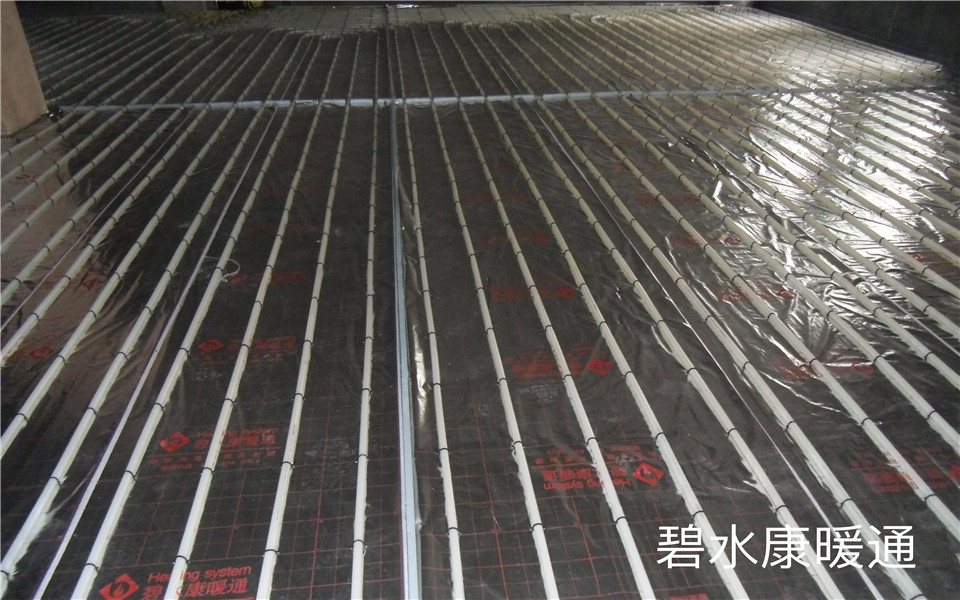

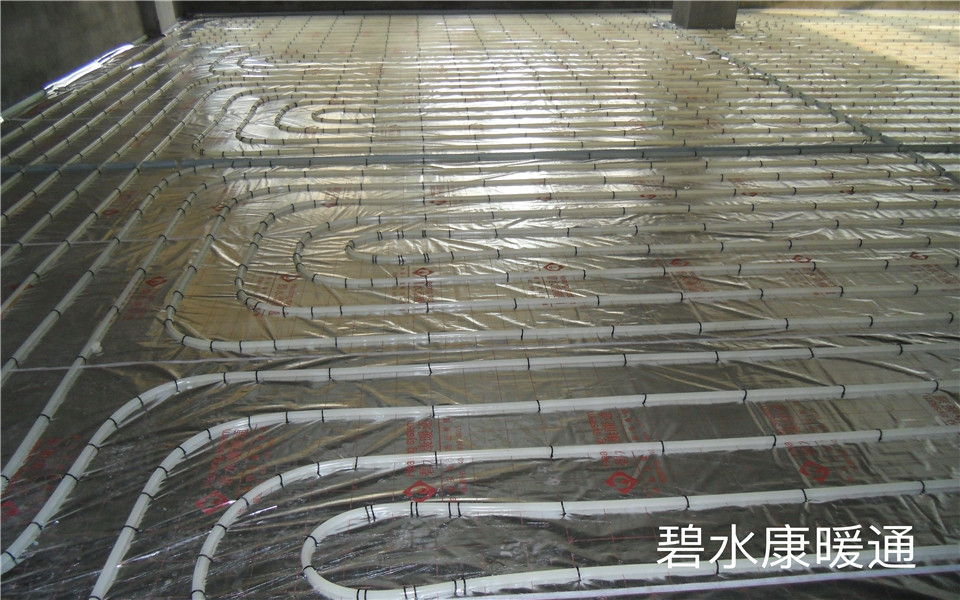

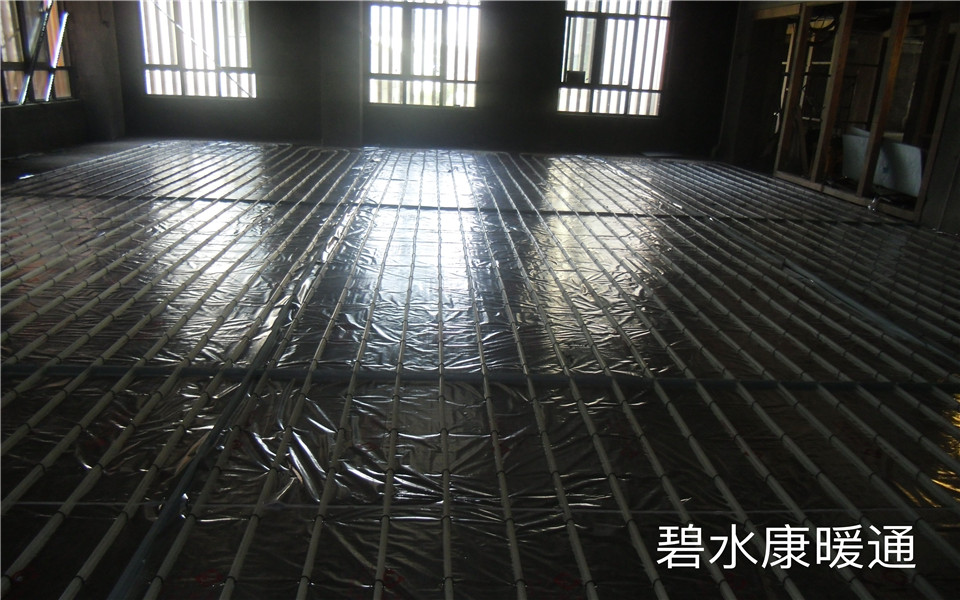

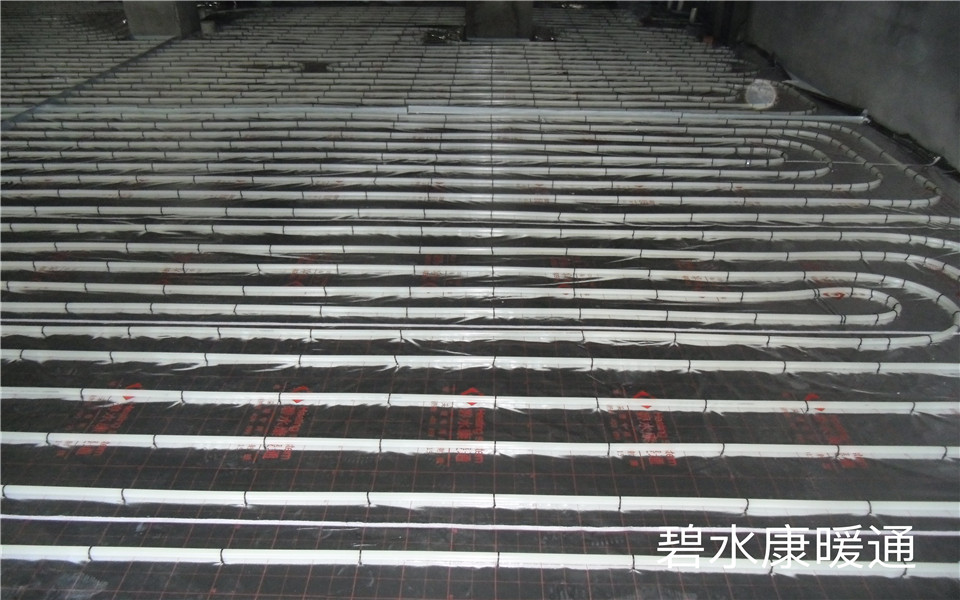

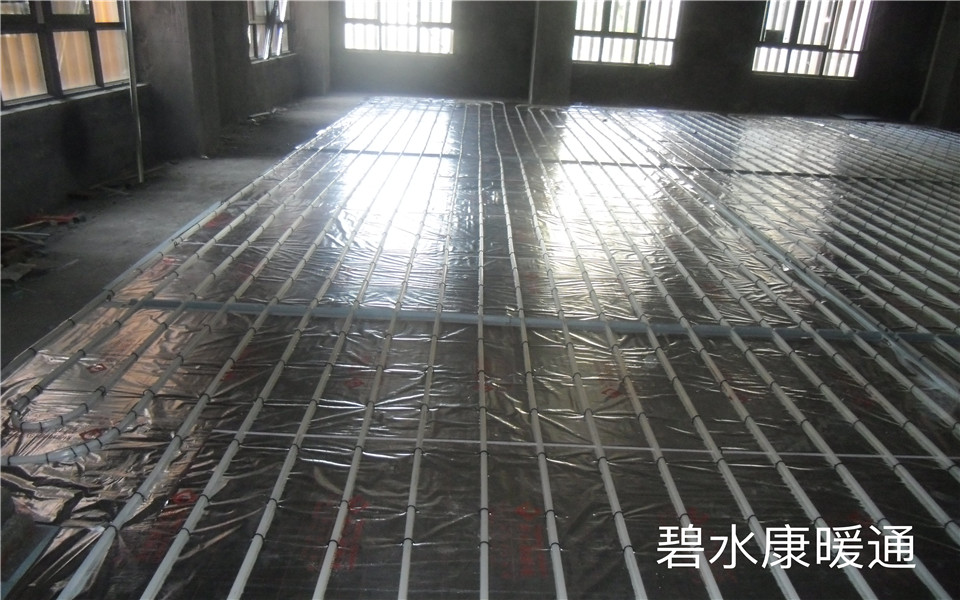

3.鋪設反射膜后，再鋪設PE-RTⅡ代地暖專用管，用專用卡釘固定盤繞（雙管螺旋鋪設，平整，彎曲無變形）；

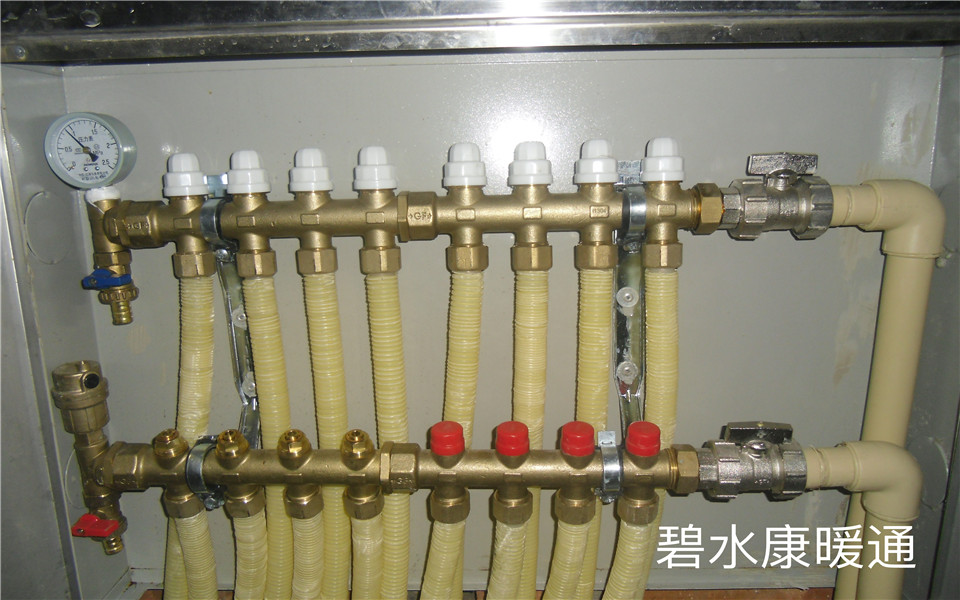

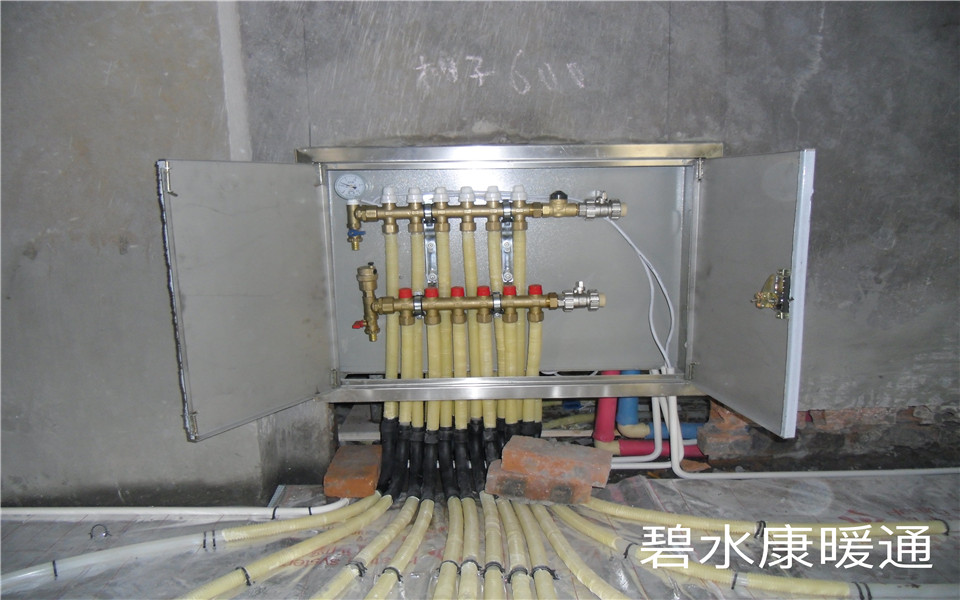

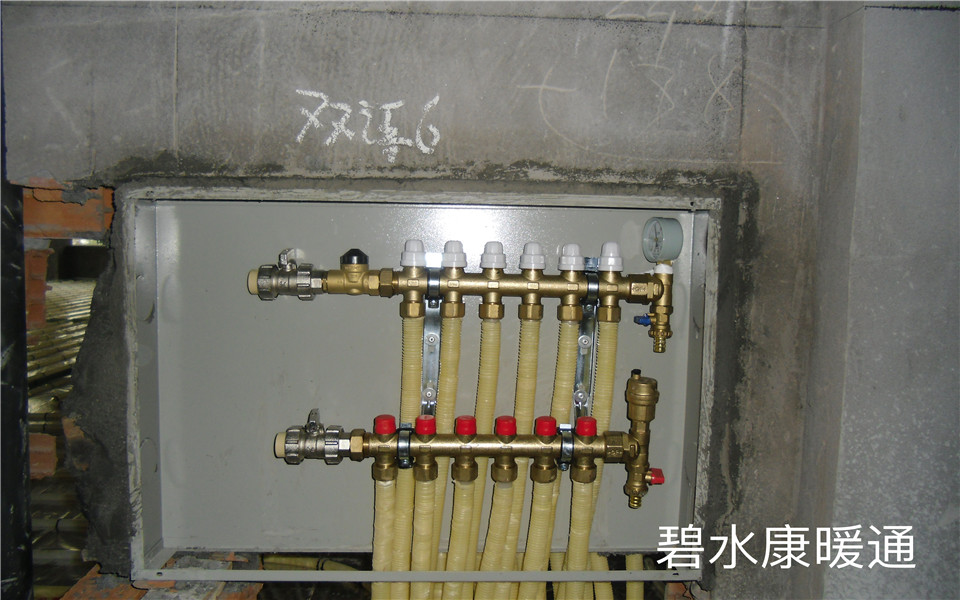

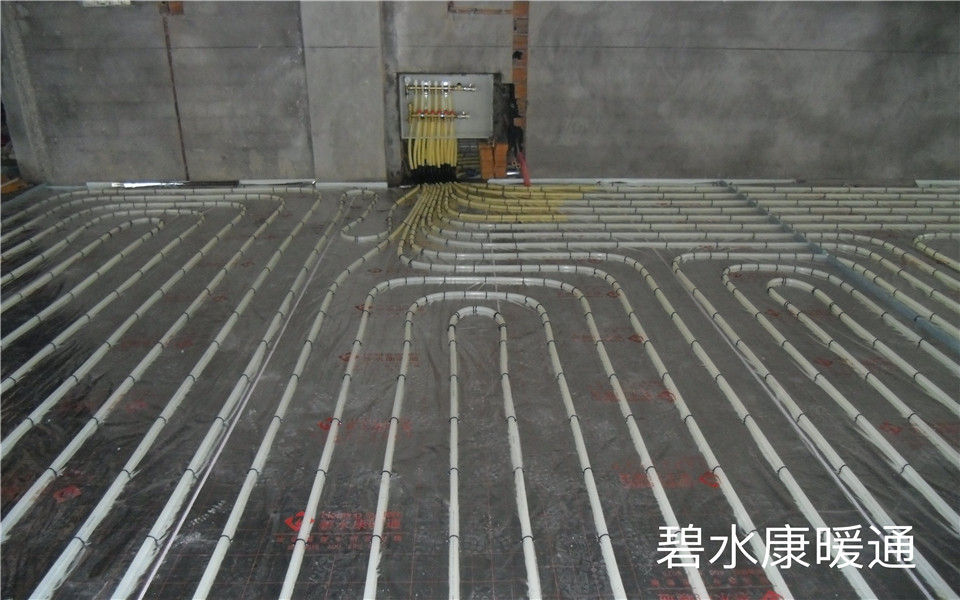

4.安裝分集水箱、分集水器（下端距地面150mm以上）；

5.管路系統試壓，并保持壓力；

6.回填C15豆石混凝土；

7.檢查系統壓力，安裝采暖鍋爐；

8.系統全面調試。

P.S. 地暖系統圖紙、主管、溫控及生活熱水系統圖紙（暫略）

三分材料，七分施工！（施工單位需要相應的燃氣、機電安裝施工資質）
